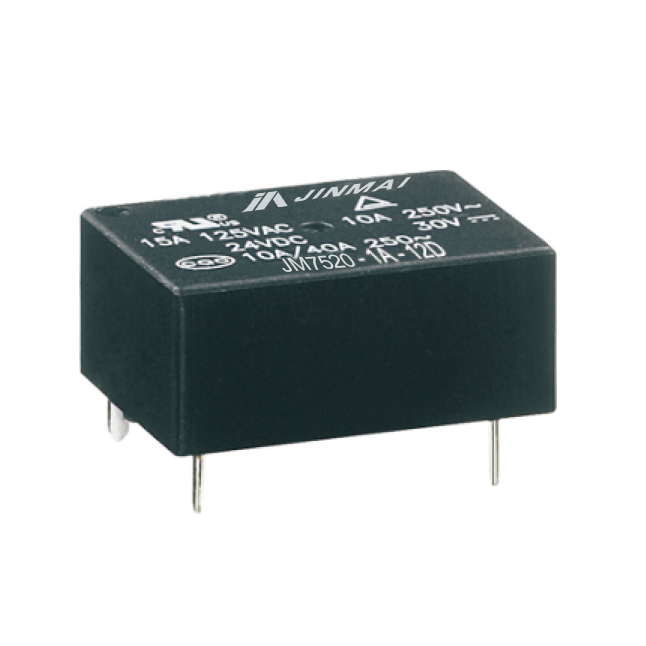

今邁教大家如何理解繼電器負載
時間：2021-07-11 訪問量：466
負載形式：浪涌電流
電阻負載 標準額定電流
電磁鐵負載： 10~20倍標準額定電流
馬達負載：5~10倍標準額定電流
白熱燈負載：10~15倍標準額定電流
水銀燈負載：1~3倍標準額定電流
鈉汽燈負載：1~3倍標準額定電流
電容性負載：20~40倍標準額定電流
電感性負載：5~15倍標準額定電流
1、白熾燈：由于白熾燈鎢絲冷態電阻很小，接通瞬間的浪涌電流高達穩態電流15倍。如此大的浪涌電流會使觸點迅速燒蝕，甚至產生熔焊失效。一般可串入限流電阻來減少浪涌電流。
2、電機負載：電動機靜止時輸入阻抗很小，啟動瞬間浪涌電流很大。電流注入后，電流和磁場相互作用產生轉矩。當電動機啟動后，產生內部電動勢，致使觸點電流趨于減小，關斷時，觸點間出現反電勢，常常會引起拉弧，造成觸電燒蝕。不過，電機是緩慢地停下來，電機內部貯存的電磁能，動能轉換成熱能消耗掉一部分，反電勢不會太高。3、感性負載：電感器、電磁鐵、接觸器線圈、扼流線圈等都是感性負載。接通瞬間，電磁線圈有抑制電流上升的功能，不會出現浪涌電流;但關斷時，貯存在電磁線圈中的電磁能通過觸點間燃弧消耗掉，這將導致觸電燒蝕，金屬轉移、沾結。采用RC網絡、二極管、壓敏電阻等觸點保護裝置可減少觸點的燒蝕。
4、容性負載：容性電路的充電電流可能非常大，開始時，電容器類似短路，其電流僅受線路電阻的限制。有時，用戶并未意識到其負載是容性的，實際上，長的傳輸線、消除磁干擾的濾波器、電源等都是強容性的。串聯限流電阻，可以減少接通瞬間的浪涌電流。
5、直流負載：直流負載比交流負載難斷開，因為電壓不過零，觸點開斷瞬間，即產生電弧，且由于外加電壓持續保持，只有電弧被拉長，不能自持而熄滅。電弧熱能會使觸點嚴重燒損。直流負載繼電器觸點間隙應設計大些。滅弧措施也經常被采用。
6、低電平：低電平一般指開路電壓為10~100mV;觸點轉換電流為微安級到10mA。由于吸附在觸點表面的有機物、化合物，難以在轉換負載時消除，導致觸點接觸電阻大而不穩定，觸點壓降遞增。有效的解決辦法是：選擇軟化電壓低的觸點材料;表面鍍1~3u的金。從工藝上保證觸點表面潔凈;控制繼電器內部有害氣體的含量。但繼電器成本將大幅度上升。
